Нагревательная панель для вакуумной установки ионно-плазменного напыления

ПК «Марион» изготовила и поставила партию нагревательных панелей для компании — ведущего производителя защитных покрытий и обработки металлов. ТЭНы предназначены для вакуумной установки ионно-плазменного напыления, где будет производиться нагрев и поддержание заданной температуры обрабатываемого инструмента в вакуумной камере перед процессом ионно‑плазменного напыления.

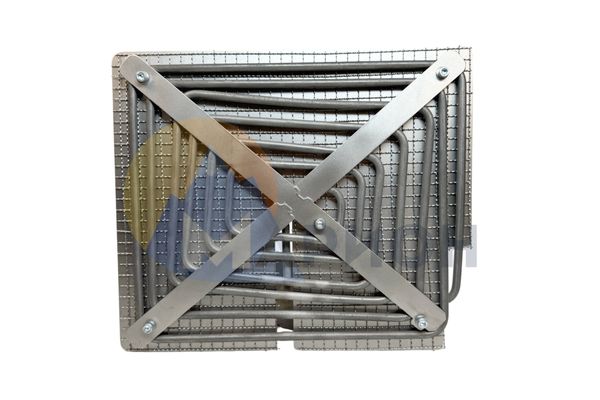

Конструктивное исполнение модуля предусматривает зигзагообразную укладку нагревательных элементов, что обусловлено необходимостью обеспечения равномерного температурного поля. Данная конфигурация исключает локальные перегревы и гарантирует однородный нагрев по всей рабочей поверхности панели.

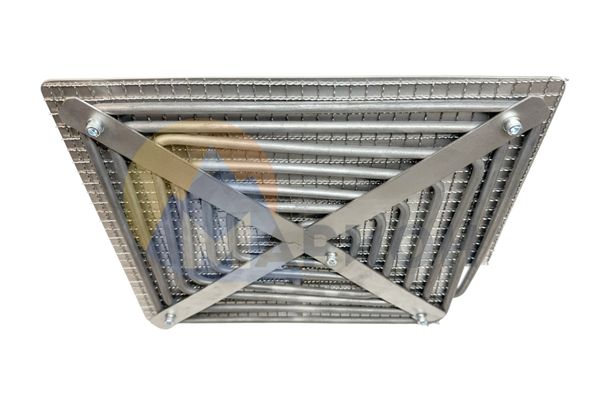

Для компенсации термических деформаций и обеспечения конструкционной жесткости применена крестообразная стяжка из металлических планок, зафиксированная болтовыми соединениями в центральной и угловых зонах. Данное решение предотвращает коробление панели при рабочих температурах 300–500 °C, связанных с тепловым расширением материалов.

Тыльная сторона модуля оснащена решетчатым основанием, выполняющим ряд специфических функций для вакуумных систем. Открытая структура обеспечивает свободную диффузию газов, что необходимо для эффективной откачки камеры и исключения образования застойных зон за нагревателем. Дополнительно решетка служит теплоотражающим экраном, повышающим энергоэффективность нагрева, а также защищает трубчатые элементы от механических воздействий.

Разработка реализована в рамках программы по импортозамещению. Вот как прокомментировал выбор нашей компании сам заказчик:

Технические характеристики

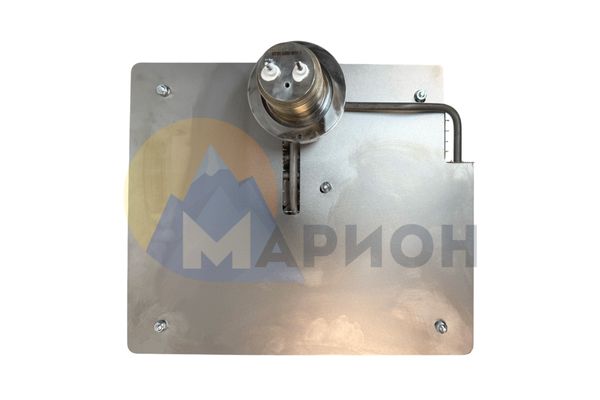

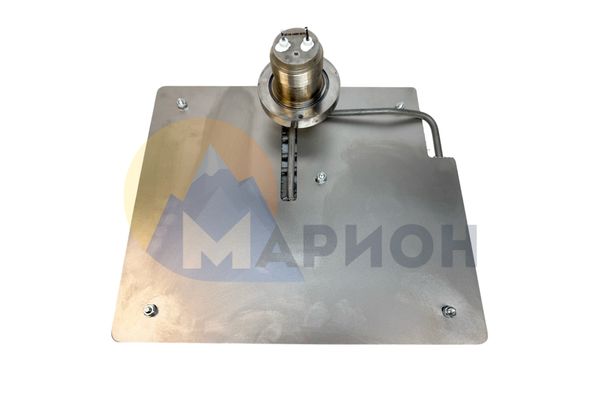

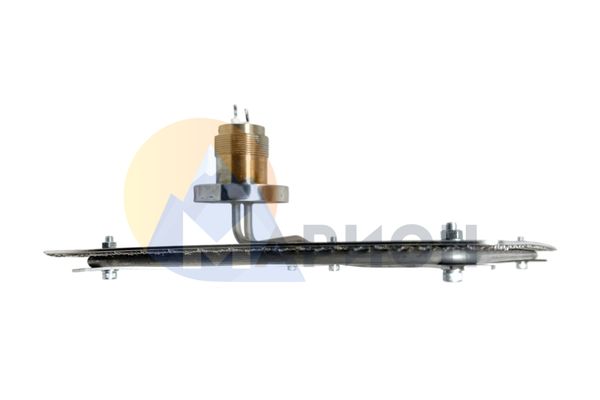

Длина трубки ТЭНа — 5120 мм, длина «холодной» зоны — 150 мм, диаметр трубки ТЭНа — 8.5 мм. Мощность — 4 кВт, расчетное напряжение сети — 400 В. Подключение реализовано при помощи фланца с контактными выводами в виде двух металлических штырей с керамическим изолятором.

Видеообзор нагревательной панели

Производственная компания «Марион» предлагает широкий ассортимент готовых нагревательных элементов или изготовит нагреватель по вашему индивидуальному эскизу. Гарантия на всю производимую продукцию 1 год. Доставка осуществляется транспортными компаниями по всей России, Республике Беларусь и Республике Казахстан.
