Подбор нагревателей для обогрева бочек, еврокубов, резервуаров и емкостей

Зачем нужен обогрев емкостей

Обогрев резервуаров, бочек и еврокубов является острой необходимостью в различных отраслях промышленности, так как позволяет поддерживать требуемую температуру содержимого емкости и обеспечивать стабильность технологических процессов даже в холодное время года. Без качественного подогрева многие жидкости — от нефтепродуктов и битума до пищевых сиропов и химических реагентов — теряют подвижность, кристаллизуются или расслаиваются, что делает невозможным их откачку, дозирование и дальнейшее использование.

Применение систем обогрева охватывает широкий спектр задач: в нефтегазовой отрасли подогревают мазут и битум в металлических бочках и РВС, в химическом производстве поддерживают температуру реактивов в еврокубах, в пищевой промышленности обеспечивают стабильность патоки, мёда и жиров, а в сельском хозяйстве и ЖКХ предотвращают замерзание воды и жидких удобрений.

Преимущество правильного обогрева — поддержание стабильного температурного режима без перегрева и локальных зон переохлаждения, что сохраняет свойства продукта и продлевает срок службы тары. Эффективность системы напрямую зависит от качества теплоизоляции: утепление стенок бочки или еврокуба снижает энергопотребление на 30–70% и ускоряет выход на рабочий режим. При подборе оборудования важно учитывать объём емкости, вязкость продукта, требуемую температуру нагрева и условия эксплуатации, включая климатический пояс и наличие взрывоопасной среды.

Виды емкостей: обогрев и типы жидкостей и нагревателей

Металлические и пластиковые бочки

Для обогрева бочек применяется два основных типа нагревательного оборудования: нагревательные пояса и донные нагреватели, а также греющий кабель подходит, как дополнительный вариант обогрева.

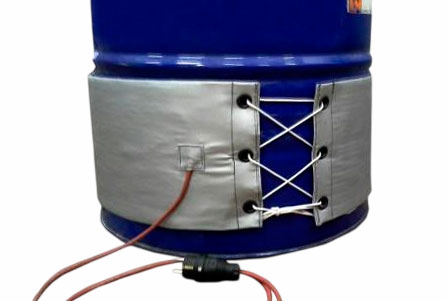

Нагревательные пояса представляют собой гибкие силиконовые или тканевые обогреватели, которые охватывают боковую поверхность бочки и обеспечивают равномерный прогрев содержимого. Такие пояса подходят как для металлических, так и для пластиковых бочек, имеют мощность от 350 Вт до 2000 Вт и позволяют поддерживать температуру от 0°C до 150°C.

Донные нагреватели выполняются в виде металлической платформы из углеродистой стали с встроенным плоским электронагревателем мощностью 1-3 кВт. Бочка устанавливается сверху на нагревательную платформу, которая может быть стационарной или передвижной (на колесах). Такой способ обогрева особенно эффективен для вязких продуктов, так как нагрев снизу создает естественную конвекцию и предотвращает образование холодных зон в нижней части емкости.

Сравнительная таблица нагрева воды в стандартной металлической бочке 200 литров:

*Расчет выполнен для бочки без теплоизоляции при температуре окружающей среды +5°C

Пример расчета: для нагрева 200 литров воды с 10°C до 60°C требуется энергия: Q = m × c × ΔT = 200 кг × 4.186 кДж/(кг·°C) × 50°C = 41 860 кДж ≈ 11.6 кВт·ч. При использовании нагревателя мощностью 2 кВт теоретическое время нагрева составит около 5.8 часов, но с учетом теплопотерь реальное время увеличивается до 6-8 часов.

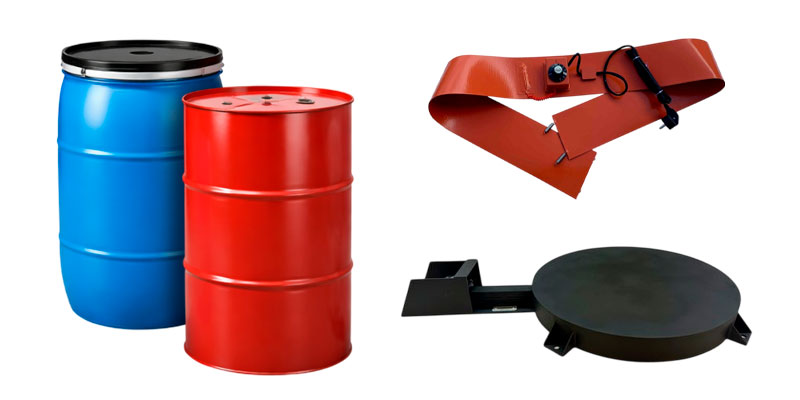

Пример бочек, поясного силиконового и донного нагревателей

Еврокубы (IBC-контейнеры)

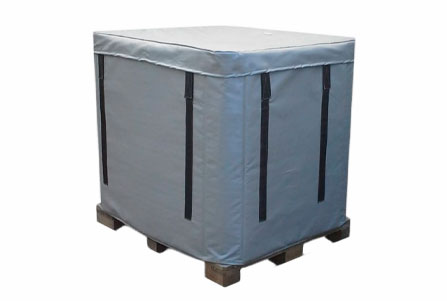

Для обогрева еврокубов объемом 1000 литров наиболее эффективным решением являются термочехлы со встроенным электрообогревом. Термочехол представляет собой многослойную конструкцию из теплоизоляционного материала (обычно вспененного полиэтилена или полиуретана) с интегрированным греющим кабелем, которая полностью охватывает емкость со всех сторон, включая крышку.

Стандартный термочехол для еврокуба 1000 литров имеет мощность 640-1200 Вт при температуре +10°C и оснащается терморегулятором для поддержания заданной температуры. Конструкция включает основной чехол размером примерно 1130×4400×20 мм и отдельную крышку размером 1200×1000 мм. Внешний слой выполняется из прочного полиэстера или ПВХ-ткани, устойчивой к атмосферным осадкам и УФ-излучению.

Пример нагрева в стандартном еврокубе 1000 литров:

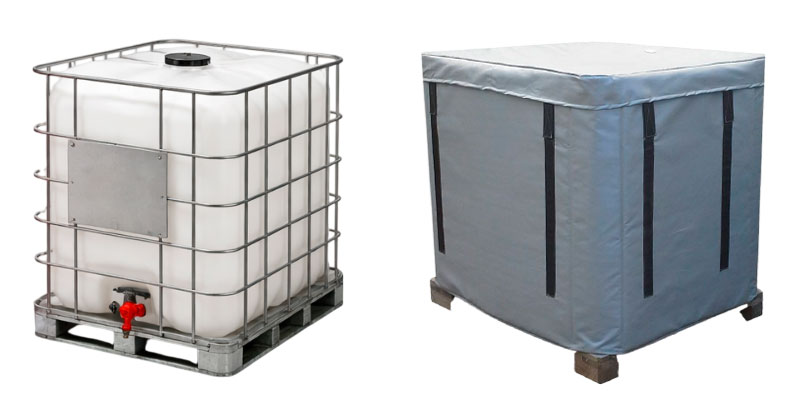

Пример еврокуба и термочехла

Промышленные резервуары

Для обогрева промышленных резервуаров большого объема (РВС, РГС) применяются три основных типа нагревательного оборудования: врезные нагреватели, погружные нагреватели и универсальные стеклокомпозитные нагреватели (УСКН).

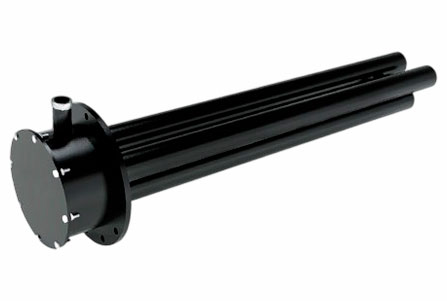

Врезные нагреватели монтируются через специальные отверстия (врезки) в стенке резервуара и представляют собой фланцевые электронагреватели с трубчатыми элементами (ТЭНами). Они устанавливаются в нижней части резервуара для обеспечения естественной конвекции и могут иметь мощность от 6 кВт до 100 кВт и более в зависимости от объема емкости. Фланцевое соединение позволяет легко демонтировать нагреватель для обслуживания без опорожнения резервуара.

Погружные нагреватели опускаются внутрь резервуара через верхний люк. Электрические погружные нагреватели состоят из одного или нескольких ТЭНов, закрепленных на раме или штанге, и обеспечивают прямой контакт с нагреваемой средой. Для агрессивных сред применяются нагреватели из коррозионностойких материалов (нержавеющая сталь, фторопластовое покрытие PTFE).

Универсальные стеклокомпозитные нагреватели УСКН представляют собой современное решение для разогрева и поддержания температуры вязких нефтепродуктов, битума, гудрона и мазута. УСКН выполнен из композитных материалов, устойчивых к коррозии и механическим повреждениям. Такие нагреватели могут работать при температуре до 160°C и обеспечивают высокую энергоэффективность благодаря направленному тепловому излучению.

Расчет необходимой энергии

Обогрев емкостей требует точного расчёта тепловой мощности для обеспечения энергоэффективности и стабильности технологического процесса.

Базовая формула расчёта выглядит так: Q = Qm + Ql + Запас для безопасности

• Q — полный объём тепловой энергии, который должна выдать система обогрева для решения поставленной задачи.
• Qm — количество тепла, расходуемое на повышение температуры самого продукта и конструктивных элементов емкости (стенки, днище, внутренние устройства) от начального значения до рабочего.
• Ql — энергия, необходимая для возмещения тепла, уходящего в окружающую среду через стенки резервуара, крышку, опорные конструкции и неизолированные участки.
• дополнительная мощность, закладываемая в расчёт для компенсации неучтённых факторов: колебаний напряжения, износа нагревателей, экстремальных погодных условий или неточностей исходных данных. Обычно принимается в диапазоне 10–25% от расчётной величины.

Выбор типа нагревателя зависит от конкретных условий: для бочек оптимальны нагревательные пояса благодаря простоте и универсальности, для еврокубов — специализированные термочехлы, а для промышленных резервуаров — врезные или погружные нагреватели с автоматизированной системой управления температурой.

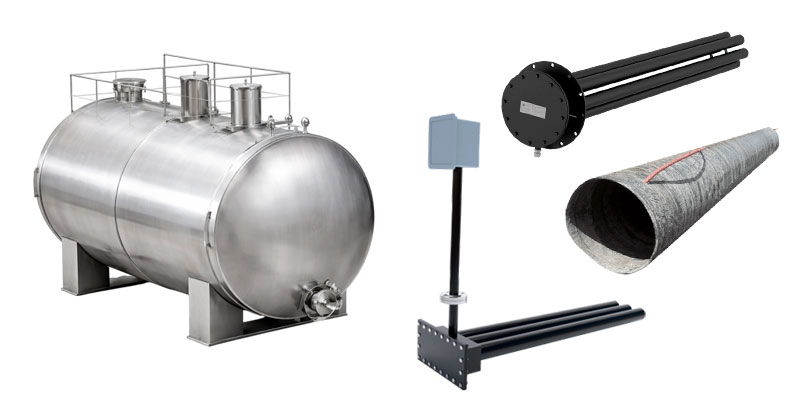

Пример емкости и нагревателей

Безопасность и экологичность

Безопасность и экологичность систем обогрева емкостей являются приоритетными требованиями при проектировании и эксплуатации нагревательного оборудования для промышленных и бытовых задач. Правильно организованная система предотвращает аварийные ситуации, минимизирует воздействие на окружающую среду и обеспечивает соответствие строгим отраслевым стандартам.

Электробезопасность и защита оборудования

Все электрические нагреватели для емкостей должны иметь класс защиты не ниже IP65 для работы на открытом воздухе и IP67 для условий повышенной влажности. Обязательными элементами системы являются заземление корпуса, устройство защитного отключения (УЗО) и автоматический выключатель, срабатывающий при перегрузке или коротком замыкании. Для пластиковых бочек и еврокубов критически важно использовать нагреватели с ограничением температуры поверхности до +90°C, чтобы исключить деформацию тары и риск возгорания.

Экологические аспекты и энергоэффективность

Современные системы обогрева снижают экологическую нагрузку за счёт точного поддержания температуры, что исключает перерасход энергии и предотвращает порчу продукта из-за переохлаждения или перегрева. Качественная теплоизоляция уменьшает теплопотери на 60–85%, сокращая углеродный след эксплуатации. Электрические нагреватели, в отличие от паровых или топливных систем, не образуют продуктов сгорания и не требуют утилизации отработанных теплоносителей.

Часто задаваемые вопросы:

Итог

Обогрев емкостей обеспечивает текучесть вязких продуктов и стабильность технологических процессов. Для бочек применяют нагревательные пояса и донные платформы, для еврокубов — термочехлы, для промышленных резервуаров — врезные или погружные ТЭНы с автоматикой.

Расчёт необходимой мощности строится по формуле, где ключевыми исходными данными служат объём продукта, требуемый перепад температур, площадь поверхности емкости и качество теплоизоляции. На практике чаще требуется не разовый разогрев, а длительное поддержание температуры, поэтому точная оценка теплопотерь и применение утепления (снижающего энергопотребление на 60–85%) критически важны для экономической эффективности.
