Нагреватели для лабораторного оборудования: виды, материалы и системы точного контроля

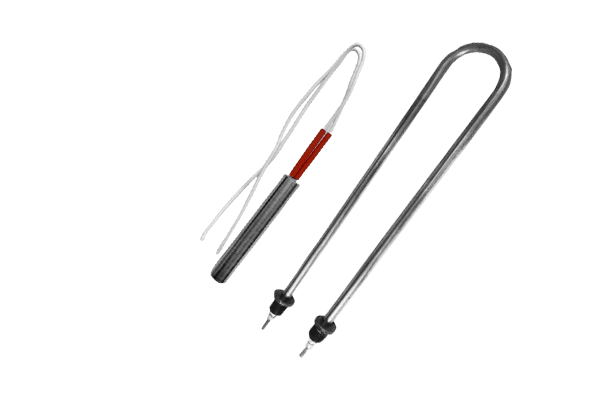

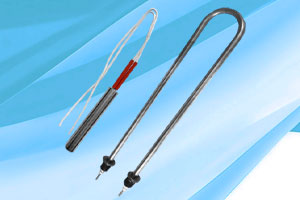

Виды нагревательных элементов для лабораторного оборудования

Современные лабораторные нагревательные элементы — это высокотехнологичные устройства, сочетающие точность, надежность и адаптивность к самым требовательным экспериментальным условиям. От сушильных шкафов, работающих при 50 °C, до высокотемпературных печей, температура в которых может достигать 1400 °C, конструкция и материалы нагревательных элементов тщательно подбираются под конкретные задачи. Каждый нагреватель проектируется с учетом трех ключевых критериев: стабильности теплового режима, химической инертности и способности противостоять агрессивным средам, будь то пары кислот, вакуум или высокое давление.

Трубчатые электронагреватели (ТЭНы)

Трубчатые электронагреватели (ТЭНы) остаются основой лабораторных печей благодаря своей универсальности и коррозионной устойчивости. Их металлическая оболочка из нержавеющей стали AISI 316L или титана заполнена периклазом, который выполняет двойную роль — служит диэлектриком и эффективным теплопроводником. Резистивная проволока из нихрома обычно обеспечивает нагрев до 600 °C на воздухе, что соответствует требованиям ГОСТ, а при использовании оболочки из титана или инколоя возможно повышение температуры до 900 °C с большой осторожностью. Нагрев свыше 900 °C для трубчатых электронагревателей на воздухе не рекомендуется, так как оболочка не выдержит таких условий.

В сушильных шкафах ТЭНы монтируются в стенки камеры, обеспечивая равномерное распределение тепла с отклонением не более ±1.5°C, а в муфельных печах их размещают по периметру рабочей зоны, минимизируя теплопотери через стенки. Для химических лабораторий, где критична устойчивость к агрессивным средам, титановые оболочки демонстрируют скорость коррозии менее 0.1 мм в год даже в 10% растворе соляной кислоты и работе при 80°C.

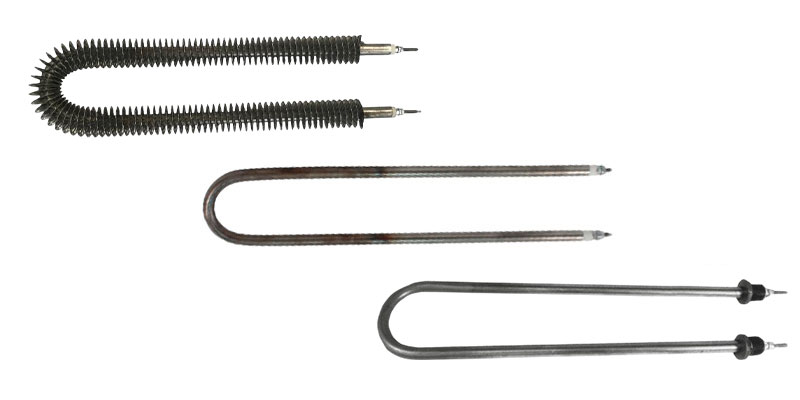

Пример ТЭНов

Патронные нагреватели

Компактные патронные ТЭНы диаметром от 3 до 25 мм чаще всего используются для локального нагрева в аналитических приборах. Их керамический сердечник с никель-хромовой спиралью позволяет достигать плотности мощности до 15 Вт/см² при толщине корпуса 2-3 мм. В хроматографах и спектрометрах такие нагреватели устанавливаются в блоки пробоподготовки, обеспечивая точность ±0.5 °C в диапазоне 100-400 °C.

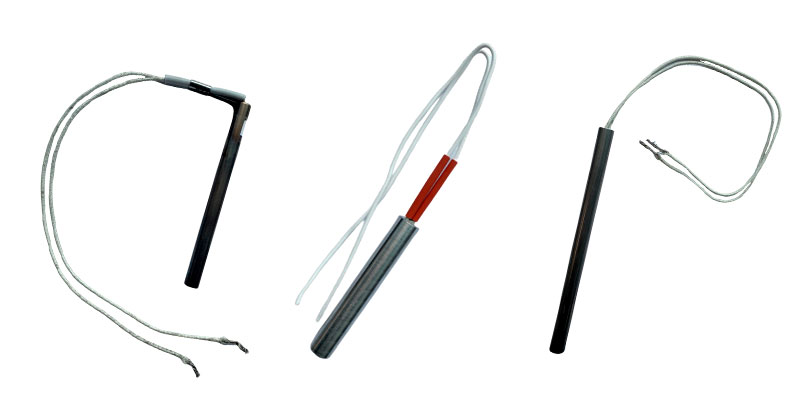

Патронные нагреватели

Керамические и миканитовые нагреватели

Керамические элементы на основе алюмокерамики или карбида кремния выделяются быстрым термическим откликом — до 50°C/сек, что незаменимо в термоблоках ПЦР-амплификаторов, где требуется цикличный нагрев и охлаждение с точностью до 0.1°C. Их пористая структура с интегрированной нихромовой спиралью обеспечивает равномерное распределение тепла, а рабочая температура до 750°C делает их пригодными для анализа органических и неорганических образцов.

Миканитовые нагреватели с слюдяной изоляцией толщиной 0.1-0.3 мм используются в вакуумных печах благодаря диэлектрической прочности 5 кВ/мм и теплопроводности 0.7 Вт/(м·K). В лиофильных сушилках они предотвращают образование «горячих зон», равномерно прогревая лотки с фармацевтическими субстанциями при остаточном давлении до 0.01 мбар.

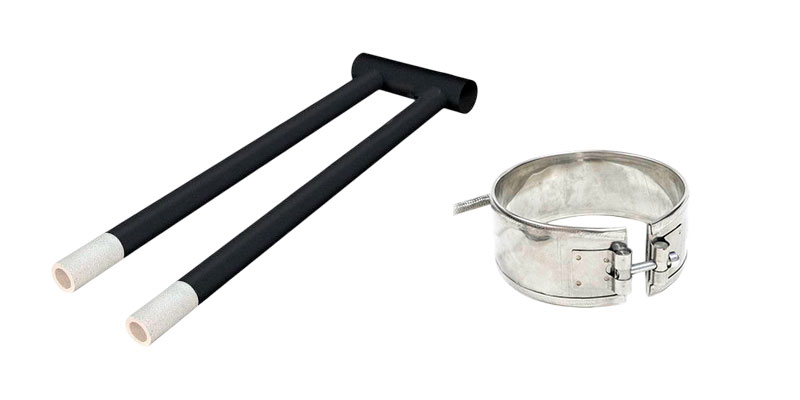

Пример карбидкремниевого и миканитового нагревателей

Малогабаритные плоские нагреватели

Для оборудования с ограниченным пространством, такого как микробиологические инкубаторы или мини-реакторы, разработаны гибкие нагревательные пластины толщиной 1.5–3 мм. Их многослойная структура из стеклоткани с вплетенной нихромовой нитью позволяет создавать зоны дифференциального нагрева с градиентом до 10°C/см. В термостатах для калибровки датчиков такие элементы обеспечивают стабильность температуры ±0.1°C при мощности 150 Вт/дм², что особенно важно для метрологического оборудования.

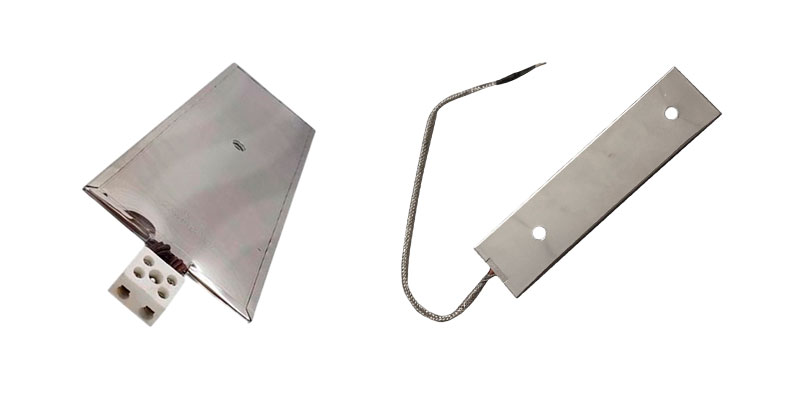

Плоские нагреватели

Материалы нагревательных элементов

Сплавы FeCrAl

Железо-хром-алюминиевые сплавы с 22% Cr и 5% Al выдерживают непрерывную работу при 1400°C благодаря образованию защитного слоя Al₂O₃. Их удельное сопротивление 1.45 мкОм·м позволяет снизить энергопотребление на 30% по сравнению с никель-хромовыми аналогами, что особенно востребовано в термогравиметрических анализаторах, где требуется нагрев образцов массой 1 кг до 1300°C за 18 минут с точностью ±2°C.

Сплавы NiCr

Никель-хромовые сплавы 80% Ni, 20% Cr сохраняют стабильность при 1000-1200°C, формируя оксидный слой Cr₂O₃ толщиной 2-5 мкм. Их температурный коэффициент сопротивления 0.0004/°C позволяет использовать простые PID-регуляторы без компенсационных схем. В лабораторных муфельных печах NiCr-элементы служат до 10,000 часов благодаря медленной рекристаллизации структуры, что делает их экономически выгодными для длительных экспериментов.

Титан и AISI 316L

Титановые оболочки нагревателей демонстрируют коррозионную стойкость в 10% HCl при 80°C, что критично для химических лабораторий. Нержавеющая сталь AISI 316L с 2.5% молибдена используется в фармацевтических сушилках, соответствуя стандартам FDA для фармацевтического оборудования, где чистота поверхности критична для предотвращения контаминации.

Керамические материалы

Высокоглиноземистая керамика 99% Al₂O₃ с теплопроводностью 30 Вт/(м·K) применяется в быстродействующих термоциклерах. Пластины размером 100×100×6 мм с платиновыми нагревательными дорожками обеспечивают точность ±0.2°C в диапазоне от −40 до +300°C, что незаменимо в криогенных исследованиях и биотехнологии.

Химическая устойчивость лабораторных нагревателей

В условиях агрессивных сред конструкция нагревателей дополняется специализированными решениями. Герметичные керамические корпуса с паяными соединениями из серебряно-медных припоев выдерживают длительный контакт с парами азотной кислоты при 200 °C. В автоклавах для гидротермального синтеза применяются элементы с фторопластовым PTFE покрытием, устойчивые к давлению 100 бар и температуре 250°C. Для фармацевтических лиофилизаторов разработаны нагреватели с поверхностью, обработанной методом Electropolish, что предотвращает адгезию белковых препаратов и упрощает стерилизацию.

Особый интерес представляют решения для вакуумных установок: миканитовые нагреватели с герметизацией силиконовыми компаундами исключают дегазацию материалов даже при остаточном давлении 10⁻⁵ мбар. В гальванических цехах, где преобладают пары хрома и цинка, титановые корпуса нагревательных элементов демонстрируют скорость коррозии менее 0.05 мм/год, обеспечивая десятилетний срок службы.

Системы контроля температуры

Точность лабораторных нагревателей напрямую зависит от совершенства систем управления. Современные PID-регуляторы адаптивно подстраивают коэффициенты усиления, достигая точности ±0.1 °C даже при резких изменениях нагрузки. В вакуумных печах используется каскадное управление: данные с термопар типа K с диапазоном −200 до +1370°C дополняются показаниями ИК-пирометров, компенсирующими тепловые потери через стенки камеры.

Для сложных исследований, таких как изучение теплопроводности композитов, применяются многоточечные системы с 32 каналами измерения. Они создают 3D-тепловые карты в камерах объемом до 1 м³, позволяя анализировать распределение температуры с разрешением 0.5°C на точку. В термостатах для калибровки датчиков интеграция Пельтье-элементов с нагревателями обеспечивает скорость изменения температуры до 10°C/мин при точности ±0.05°C.

Безопасность и долговечность нагревателей для лабораторного оборудования

Надежность лабораторных нагревателей обеспечивается многоуровневой системой защиты. Биметаллические термовыключатели, срабатывающие при превышении максимальной температуры на 5°C, дублируются твердотельными реле с оптической развязкой, исключающей искрение. В SCADA-системах программные лимиторы блокируют нагрев при отклонении параметров за установленные границы.

Герметизация клеммных колодок силиконовыми компаундами класса IP67 защищает контакты от коррозии даже при влажности 95%, что критично для климатических камер. Ускоренные испытания, включающие 5 000 циклов «нагрев-остывание», показывают, что качественные нагреватели сохраняют 95% первоначальной мощности после пяти лет эксплуатации. В термоциклерах для ПЦР ресурс элементов превышает 100 000 циклов благодаря применению керамических подложек с коэффициентом теплового расширения, согласованным с металлическими компонентами.

Итог

Современные лабораторные нагреватели — это не просто источники тепла, а высокоинтегрированные системы, от которых зависит точность, воспроизводимость и безопасность научных экспериментов. Их эволюция от простых резистивных элементов до интеллектуальных узлов с адаптивным управлением отражает растущие требования науки к контролю параметров.

Использование материалов с уникальными свойствами, будь то FeCrAl-сплавы, или керамика с теплопроводностью, сравнимой с металлами, позволяет достигать нагрева 1400 °C с отклонением всего ±2°C. Особое значение приобретает химическая устойчивость конструкций. Титановые корпуса, фторопластовые покрытия и керамические герметики превратили нагреватели в «неуязвимые» компоненты для агрессивных сред. Системы управления температурой, интегрирующие PID-регуляторы с нечеткой логикой и многоточечный мониторинг, подняли точность до уровня ±0.05°C.

Разнообразие конструкций — от мощных ТЭНов для муфельных печей до ультракомпактных патронных элементов для микробиологических анализаторов — позволяет подобрать оборудование под любые технологические требования.
