Как предотвратить обледенение трубопровода

Почему утепление трубопроводов необходимо

Необходимость теплоизоляции и подогрева трубопроводов возникает из-за значительных сезонных колебаний температуры, что приводит к образованию промерзающего верхнего слоя грунта. В зимний период глубина промерзания может достигать от 0.8 до 1.8 метра в среднем, а в наиболее северных регионах России данный показатель может увеличиваться до 3.5 метров.

Какой способ обогрева трубопровода выбрать?

Основная цель всех методов утепления трубопроводов заключается в предотвращении охлаждения или замерзания жидкостей и газов, которые транспортируются по трубам. Существует два основных подхода: предотвращение теплопотерь и обогрев самого трубопровода. Прямой обогрев чаще всего применяют в тех случаях, когда движение жидкости или газа по трубам осуществляется нерегулярно, или когда важно предотвратить замерзание жидкости, которое может привести к повреждению труб.

Методы обогрева трубопроводов можно классифицировать как пассивные и активные.

Пассивные методы включают применение теплоизоляционных материалов, таких как напыляемый полиуретан, вспененный каучук, теплоизоляционная краска и другие материалы, которые создают вокруг труб защитный слой.

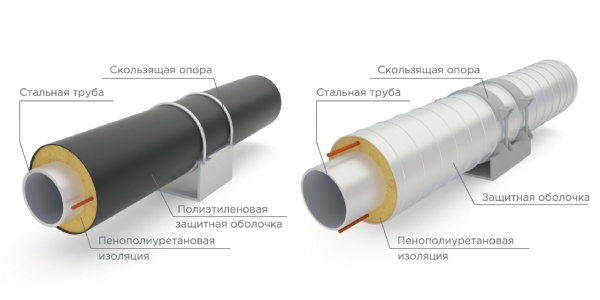

Примеры пассивных методов обогрева трубопровода

Активные методы подразумевают использование дополнительного оборудования, что может привести к увеличению затрат. Однако, несмотря на это, активные способы обогрева трубопроводов оказываются более экономически эффективными в большинстве сценариев. Активный обогрев трубопровода с помощью электронагревательных элементов можно разделить на два типа: внешний и внутренний.

Внешний обогрев осуществляется путем создания кармана с теплым воздухом или установки нагревательных кабелей вдоль трубы, что позволяет поддерживать заданную температуру. Внутренний обогрев подразумевает использование электрокабелей и их систем, в зависимости от конфигурации трубопровода, что позволяет нагревать транспортируемую жидкость непосредственно внутри трубы. Выбор между этими методами зависит от множества факторов, включая тип транспортируемого вещества, условия эксплуатации и требования к температурному режиму.

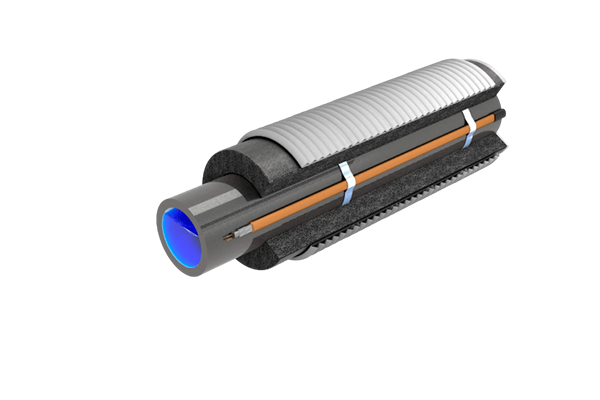

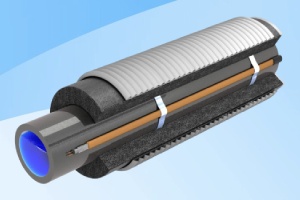

Пример активного метода обогрева трубопровода

Внешний обогрев трубопроводов с использованием электронагревательных элементов

Существует несколько методов активного внешнего обогрева трубопроводов, позволяющих предотвратить их замерзание и обеспечить стабильную работу систем:

1. Теплоизоляция с использованием нагретого воздуха. Этот метод предполагает создание воздушного кармана, в котором вокруг трубопровода циркулирует подогретый воздух. Данный способ применим только для систем трубопроводов, находящихся в грунте. При этом трубу рекомендуется инсталлировать ниже уровня промерзания почвы, что обеспечит надежную защиту от холода.
2. Обогрев с помощью резистивного греющего кабеля. Установка греющего кабеля считается одним из наиболее эффективных методов среди всех активных решений. Принцип его работы основан на том, что электрический ток, проходящий через кабель, установленный снаружи трубы, вызывает её нагрев посредством преобразования электрической энергии в тепловую. Эта технология обеспечивает равномерный обогрев и эффективное предотвращение замерзания жидкости внутри трубопровода.
3. Обогрев саморегулирующимся термокабелем. Этот вид нагревательных кабелей представляет собой устройства для промышленного использования, которые способны адаптироваться к изменениям температуры. Они могут использоваться для защиты трубопроводов протяженностью до 500 метров от замерзания, предотвращения образования наледи на открытых участках труб, поддержания необходимой температуры в резервуарах, а также для труб большого диаметра, которые подлежат пропарке. Эти кабели особенно эффективны в системах, которые подвержены сильным перепадам температур, так как они автоматически регулируют мощность нагрева в зависимости от температуры окружающей среды.

Каждый из вышеперечисленных методов имеет свои преимущества и может быть применен в зависимости от конкретных условий эксплуатации трубопроводов. Выбор подходящего решения требует учета специфики местности, глубины залегания труб, а также характера перекачиваемых жидкостей или газов.

Виды электронагревателей труб

Саморегулирующийся кабель

Саморегулирующийся нагревательный кабель — это электропровод, тепловая мощность которого изменяется пропорционально окружающей среде. То есть, когда температура окружающего воздуха повышается, тепловая мощность, выделяемая кабелем, снижается, и наоборот. Такой эффект достигается благодаря специальной конструкции кабеля, включающей в себя не только стандартные медные жилы, изоляцию и внешнюю защитную оболочку, но и полупроводниковую матрицу. Эта матрица позволяет автоматизировать процесс регулирования нагрева, обеспечивая эффективное и экономичное использование электроэнергии.

Процесс установки саморегулирующегося кабеля довольно прост: он подключается к электросети с одного конца, а на другом конце устанавливается изоляционная заглушка. К тому же, при монтаже его можно разрезать на участки нужной длины, что значительно упрощает работу. Для крепления кабеля к трубопроводам можно использовать различные материалы, такие как монтажная лента, фольгированный скотч, скобы и хомуты, в зависимости от особенностей объекта обогрева.

Резистивный греющийся кабель

В резистивном греющем кабеле нагрев происходит за счет сопротивления металла-проводника, который проводит электрический ток. Это означает, что такой кабель всегда будет выделять одно и то же количество тепла вне зависимости от технических условий окружающей среды. Таким образом, потребление электроэнергии резистивным кабелем будет постоянным и не подлежит изменению в зависимости от изменений температуры на улице. Это делает резистивный кабель надежным выбором для тех случаев, когда необходимо поддержание стабильной температуры, а температурными перепадами можно пренебречь.

Саморегулирующийся и резистивный греющиеся кабели

ТЭНы для нагрева воздуха в воздушной подушке

ТЭНы, или теплоэлектрические нагреватели, предназначены для создания воздушной подушки, обеспечивающей устойчивую защиту трубопроводов от замерзания. Они служат эффективным дополнением к системам обогрева, работая по принципу обогрева воздуха, который затем направляется в пространство вокруг труб. ТЭН используются в комбинации с воздуховодами для распределения теплого воздуха в зоне обогрева.

Эта система позволяет поддерживать стабильную температуру в окружающей среде, создавая так называемую «воздушную подушку», которая защищает трубы от воздействия холодного воздуха. Применяемые для этого блоки характеризуются высокой тепловой мощностью и могут быть настроены на автоматическое управление, что обеспечивает экономию электроэнергии и повышенную эффективность работы всего обогревающего оборудования. В результате использование блоков ТЭН позволяет значительно снизить риск замерзания трубопроводов, особенно в условиях низких температур или повышенной влажности.

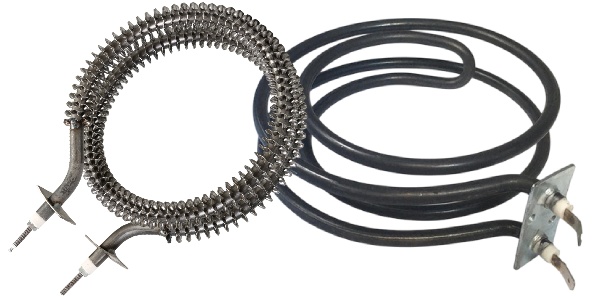

ТЭН для нагрева воздуха в воздушной подушке

Итог

Электронагреватели труб включают саморегулирующиеся и резистивные греющиеся кабели. Саморегулирующийся кабель изменяет выделяемое тепло в зависимости от окружающей температуры, что делает его эффективным в использовании. Резистивный кабель, в свою очередь, выделяет постоянное количество тепла, независимо от внешних условий. Оба типа нагревателей обеспечивают надежную защиту труб от замерзания и могут легко монтироваться в зависимости от требований системы.
